Trapézlemez alátámasztás – Szelemen távolságok
A szelemen távolság dönti el, hogy a tetőd 30 évig rendben lesz-e, vagy 5 év múlva beázik. És azt is eldönti, hogy mennyit költesz a tartószerkezetre. Túl sűrű szelemen = kidobott pénz. Túl ritka = a lemez behajlik. Mi itt pontos számokat adunk, nem általánosságokat.
Számolja ki az anyagszükségletét kevesebb mint 1 perc alatt!
Ingyenes, kötelezettségmentes - semmilyen adatot nem kell megadnia
Mi az a szelemen?
A szelemen az a vízszintes tartóelem a tetőszerkezetben, amire közvetlenül rákerül a trapézlemez. Képzelj el egy létrát: a szarufák (vagy az acélkeret) a létra két oldala, a szelemenek pedig a fokok, amik összekötik őket. A trapézlemez ezekre a "fokokra" fekszik rá.
A szelemenek lehetnek fa lécek (5×5 vagy 6×8 cm-es), acél Z/C profilok, vagy zártszelvények. Ezek felelősek azért, hogy egyenletesen elosszák a tető terhelését - a lemez súlyát, a havat, a szelet - és átadják a főtartónak.
A szelemen távolság azt jelenti, hogy két szomszédos szelemen tengelye hány centiméterre van egymástól. Ez döntő abban, hogy végül a lemez elbírja-e a terhelést, vagy behorpad, pár ávig vagy pár évtizedig fog állni a tető, ezért rendkívül fontos, hogy jól számold ki a távolságot. Erről szól ez a cikk.
Miért fontos a szelemen távolság?

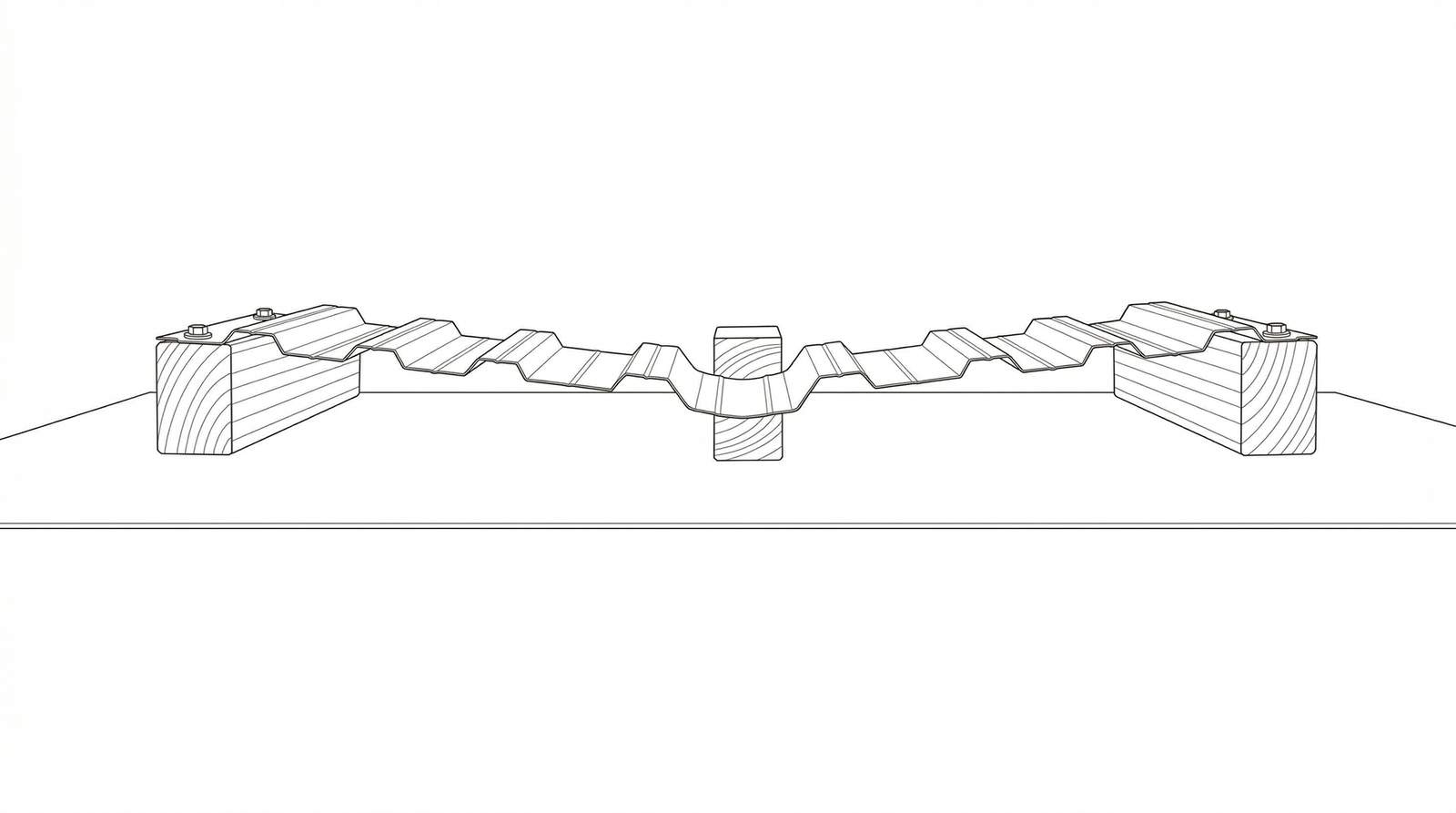

Ha a szelemenek túl messze vannak egymástól, a lemez középen behorpad. Nem rögtön, nem drámaian. Először csak pár millimétert, de már ennyi is elég, hogy eső után ott maradjon egy kis víz. A következő esőnél már több. Fél éven belül állandó tócsát látsz a lemezen, ami elindítja a rozsdát. Egy ilyen, eleinte alig látható kis hiba is könnyen elvezet odáig, hogy az újonnan épített trapézlemez tető pár éven belül beázik.
Ez mindig ugyanúgy kezdődik: valaki spórolni akar, kicsit messzebb rakja a szelemeneket a kelleténél, úgy gondolja, az a pár centi igazán nem fog számítani - aztán az első két évben nincs is semmi baj, de a harmadikban jön a reklamáció.
De a másik irány sem optimális, túlbiztosítani sem érdemes: ha túl sűrűn rakod a szelemeneket, feleslegesen költesz anyagra és munkára, a tető pedig nem lesz tőle jobb.
Mekkora legyen a szelemen távolság?
Az alábbi táblázatok átlagos magyar körülményekre vonatkoznak: II. hózóna, normál szélterhelés, 15-30 fokos tetőhajlás. Ha hegyvidéken építesz, kitett terepen állsz, vagy nagyon lapos a tetőd, vegyél le 15-20%-ot ezekből az értékekből és építs be több szelement.
A 0.4mm-es lemezt mi nem áruljuk és nem is nagyon ajánljuk tetőre - sok problémás kivitelezést láttunk ilyen vagy akár vékonyabb lemezekkel az évek során -, de mivel rengetegen próbálnak így, gyengébb anyaggal spórolni, betettük a táblázatba ezt is. A tapasztalataink alapján a 0.5mm-es lemez az, amit mi bátran ki merünk adni a kezünkből - elég erős, hogy ne hajoljon el, és elég könnyű, hogy kényelmesen lehessen vele dolgozni. A 0.6mm-es anyagból is gyakran tartunk készleten, amit ráadásul rendkívül kedvező áron tudunk adni, ha a vevő el tudja fogadni, hogy nem minden szín érhető el belőle.
| Profil | 0.4 mm | 0.5 mm | 0.6 mm+ |
|---|---|---|---|
| T8 | 20 cm | - | - |
| T10 | 25 cm | - | - |
| T12 | 30 cm | 40 cm | - |
| T14 | 35 cm | 45 cm | - |
| T18 | 40 cm | 50 cm | 60 cm |
| T20 | 40 cm | 55 cm | 65 cm |
| T25 | - | 65 cm | 75 cm |
| T35 | - | - | 100 cm |
| T40 | - | - | 125 cm |
Maximális szelemen távolságok profil és vastagság szerint. Tervezz 10-15%-kal ez alatt.
Ezek maximumok, nem célértékek
A táblázatban szereplő számok nem az optimális, hanem a még elfogadható távolságokat jelölik, ezért mi azt javasoljuk, hogy maradj 10-15%-kal ez alatt. Ha a táblázat 50 cm-et mond, te tervezz 43-45 cm-mel. A biztonsági tartalék nem luxus, hanem előrelátás.
Szelemen kalkulátor
Add meg a lemez típusát és a körülményeket - kiszámoljuk az ajánlott szelemen távolságot.
Hogyan számol a kalkulátor?
A számítás a cikkben szereplő táblázat pontos adataira épül. Minden profil-vastagság pároshoz tartozik egy alap szelemen távolság.
Hózóna: I. zónában a teljes távolság. II. zónában -10%. III. zónában -20%.
Tetőhajlás: Lapos tetőnél -15%. Meredek tetőnél +10%.
Napelem: -20% a plusz terhelés miatt.
Az ajánlott távolság a maximumnak a 90%-a - ez a biztonsági tartalék.
A kalkulátor tájékoztató jellegű. A számított értékek átlagos magyar körülményekre (II. hózóna, normál szélterhelés) vonatkoznak. Speciális esetekben (hegyvidék, nyílt terep, napelem, 10° alatti hajlás) statikus méretezés szükséges. A végső döntésért minden esetben a kivitelező felel.
Milyen terhelést kell kibírnia egy tetőnek?
Három dolog terheli a lemezt egyszerre, és mind a hármat figyelembe kell venni, amikor szelemen távolságot tervezel.
A lemez saját súlya
Egy 0.5mm-es T18 lemez kb. 5 kiló négyzetméterenként. Ehhez jöhet még a párazáró fólia, a szigetelés, a belső burkolat - összesen akár 8-15 kiló négyzetméterenként. Ez állandó terhelés, ami mindig ott van.
A hó
Magyarországon három hózóna van, és ez nem csak a hegyvidéket érinti:
| Hózóna | Terhelés | Hol? |
|---|---|---|
| I. zóna | ~125 kg/m² | Alföld, Budapest környéke |
| II. zóna | ~175 kg/m² | Dunántúl, Észak-Magyarország alacsonyabb részei |
| III. zóna | ~250 kg/m² | Bükk, Mátra, Bakony magasabb részei |
Egy meredekebb tetőről (30 fok fölött) a hó könnyebben lecsúszik, ott kisebb a terhelés. De egy 15 fokos tetőn a teljes hóterheléssel számolni kell.
A szél
A szél kétféleképpen okoz bajt. Egyrészt nyomja a lemezt lefelé (ez a szél felőli oldalon). Másrészt - és ez a veszélyesebb - felemeli a lemezt: ez a szélszívás, ami az eresznél, az oromfalnál és a sarokpontoknál a legerősebb.
Ezért kell a tető szélein sűrűbb rögzítés. Nem azért, mert mi több csavart akarunk eladni, hanem mert a következő viharnál ott kapja fel a szél a lemezt, ahol a szélén szabadon áll.
Mikor kell csökkenteni a szelemen távolságot?
Ha az épületed hegyvidéken van, nyílt terepen áll szélvédelem nélkül, a tető 15 foknál laposabb, a szelemenek között 6 méternél nagyobb a fesztáv, vagy napelemet tervezel a tetőre - akkor a táblázatbeli értékekből vegyél le 15-20%-ot, és rakd sűrűbben a szelemeneket. Ezek nem egyszerre kell teljesüljenek. Egy is elég ahhoz, hogy csökkentsd a távolságot.
Miért számít ennyire a vastagság?
A fémlemez hajlítási merevsége nem lineárisan nő a vastagsággal, hanem közel a vastagság köbével arányos. Ez azt jelenti, hogy már kis vastagságnövekedés is jelentős merevségnövekedést okoz. A tényleges teherbírást azonban a lemez profilja, az alátámasztás és a tető kialakítása együtt határozza meg.
Számokban mit jelent ez?
| Vastagság | Relatív erősség | Mit jelent? |
|---|---|---|
| 0.4mm | 100% | Kiindulás |
| 0.45mm | 142% | Már érezhetően erősebb |
| 0.5mm | 195% | Majdnem kétszeres erősség |
| 0.6mm | 338% | Háromszoros erősség |
| 0.7mm | 536% | Ötszörös erősség |
Tehát egy 0.5 mm-es lemez közel kétszer olyan merev, mint a 0.4 mm-es - ezért stabilabb, kevésbé hullámosodik és jobban bírja a szerelést.

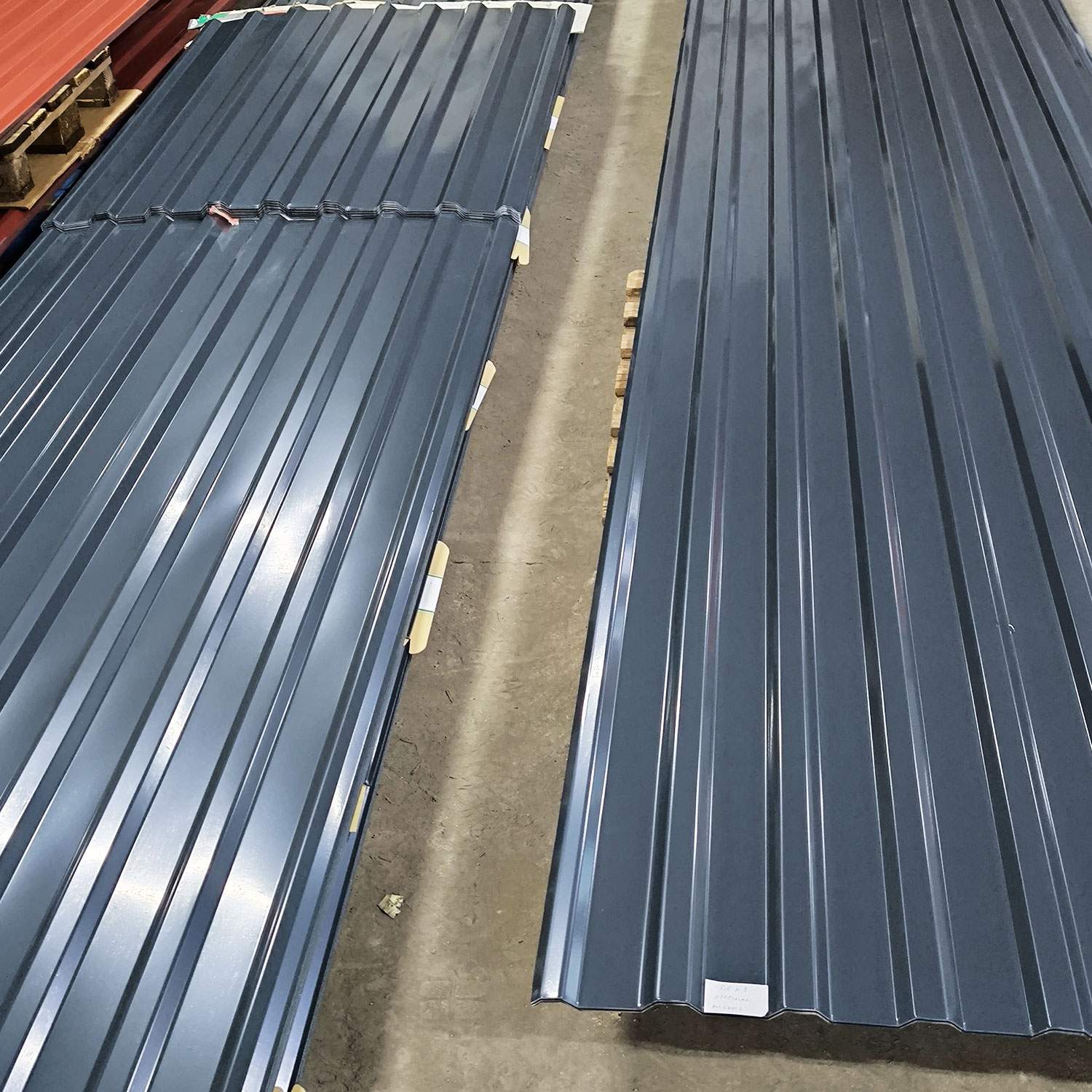

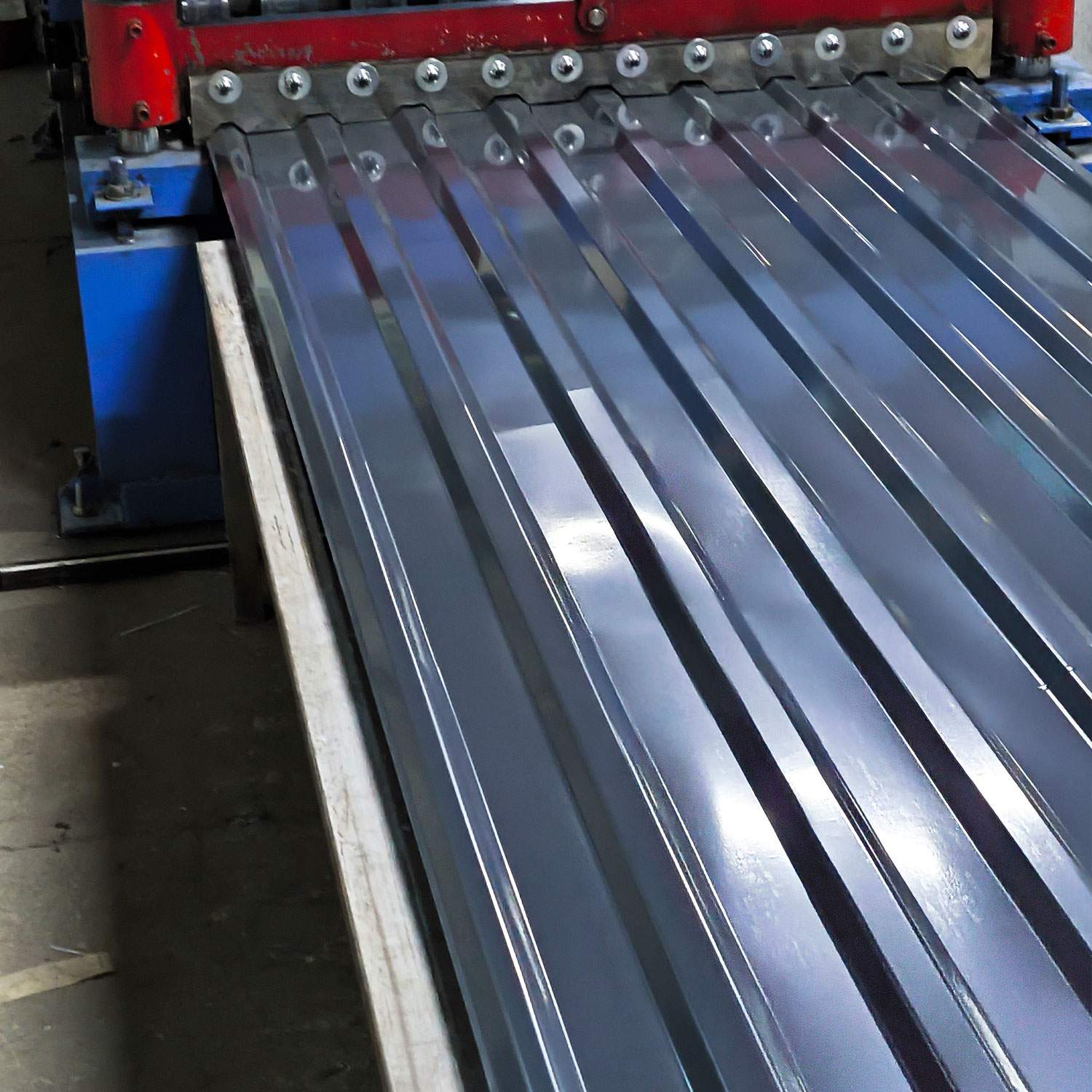

A bordamagasság is számít
A T betű utáni szám a borda magasságát jelenti milliméterben. Minél magasabb a borda, annál merevebb a lemez. Egy T18-as (18mm-es borda) nagyjából háromszor olyan merev, mint egy T12-es, ugyanolyan vastagság mellett.
Ha a két hatást összeadjuk: egy T18 0.5mm-es lemez akár háromszor olyan erős is lehet, mint egy T12 0.4mm-es. A típusok közötti költségkülönbségekről részletesen írtunk a trapézlemez árak oldalunkon.
Milyen szelement válassz, és hogyan rögzítsd?
A szelemen távolság betartása csak a fele a dolognak. A rögzítés legalább ugyanolyan fontos.
Fa, acél, vagy zártszelvény?
Fa szelemen - jellemzően egy 5×5 vagy 6×8 cm-es léc. Olcsó, könnyű megmunkálni, és a legtöbb lakótetőhöz tökéletesen megfelel. A lényeg, hogy impregnált legyen és rendesen szárított, maximum 18-20%-os nedvességtartalommal. Ha nem az, idővel vetemedik és gombásodhat.
Acél Z/C profil - Z140, Z160, C140, C160 méretekben. Nem vetemedik, pontos, tartós. De drágább, és helyszínen nehezebb vele dolgozni. Csarnokhoz, ipari épülethez, nagyobb fesztávhoz ezt ajánljuk.
Acél zártszelvény - 40×60 vagy 60×80mm-es. Az ár-érték aránya jó, könnyű csatlakoztatni. De kisebb a hajlítási ellenállása, mint a Z/C profilnak. Garázshoz, fészerhez, kisebb tetőhöz ajánlott.
Hány csavar kell négyzetméterenként?
A trapézlemezt speciális önfúró tetőcsavarokkal rögzítjük, amiken EPDM gumi tömítés van. A csavarok száma attól függ, hogy a tető melyik részén vagy:
| Hol? | Csavar/m² | Miért? |
|---|---|---|
| Középső mezők | 6 db | Normál terhelés |
| Szélső sávok (eresz, oromfal mentén 1m) | 8 db | Nagyobb szélszívás |
| Sarokzónák (1×1m a sarkoknál) | 10 db | Itt a legerősebb a szélszívás |
Bordába vagy völgybe csavarozzunk?
Magyarországon a völgybe csavarozás az elterjedt - a csavar a mélyedésbe megy, és a lemezt az alátámasztáshoz nyomja. Jó tömítést ad, egyszerű. A hátránya: ha a gumitömítés megöregszik, a víz ott fog befolyni, ahol a csavar miatt lyukas a lemez.
A bordába csavarozás előnye, hogy a víz nem ér a csavarhoz. Hátránya, hogy a borda deformálódhat a nyomástól. A legtöbb lakótetőhöz mi a völgybe csavarozást javasoljuk, minőségi EPDM tömítéses csavarral.
Amit ne csinálj - a leggyakoribb hibák
10 év alatt rengeteg tetőt láttunk. Van, amelyik 20 éve áll és semmi baja. Van, amelyik 3 év után beázott. A különbség szinte mindig ugyanazokban a hibákban van.
1. Ne csináld úgy, ahogy a szomszéd
A szomszéd más lemezt használhatott, más hajlásszögben, más fesztávval. Vagy éppen ugyanazt a hibát követte el, ami 5 év múlva nála is megjelenik. Attól, hogy valami áll, nem biztos, hogy jól áll és jövőre is állni fog.
2. Ne lépd túl a szelemen távolságot, még 10 centivel sem
50 cm helyett 55 cm - nem hangzik soknak. De a terhelés a távolság négyzetével nő. Tehát 10%-kal nagyobb távolság = 21%-kal nagyobb terhelés a lemezen. Ez már a biztonsági tartalékot eszi. Mi azt mondjuk: ha a táblázat 50 cm-et ír, ne menj afölé.
3. A tető szélén is legyen szelemen
Az utolsó szelemen maximum 30 cm-re legyen a tető szélétől - eresznél is, oromfalnál is. Ha a lemez szélei szabadon lógnak, az első komolyabb szélben a szél alákap és visszahajtja. Ezt javítani sokkal drágább, mint megelőzni.
4. Minden távolság számít, nem csak az átlag
Ha 10 szelemen közül 9 rendben van, de egy messzebb került, ott fog behajlani a lemez. Nem az számít, hogy átlagban stimmel. Minden egyes köz a megengedett maximumon belül kell legyen.
5. A szelemen maga is teherhordó
Egy 3×5 cm-es léc 2 méteres fesztávot nem fog bírni. A szelemen nem csak a lemezt tartja - a szelemen saját magát is tartja két főtartó között. Ha a fesztáv nagy, vastagabb léc vagy acélprofil kell.
6. Fólia nélkül a fa szelemen elrothad
Ha a lemez alatt nincs párazáró fólia, a pára a lemez alján lecsapódik és a fa szelemenre csorog. Pár év alatt a fa megromlik, elveszíti a teherbírását, és a lemezt cserélheted is. A fólia pár száz forint méterenként. A szelemencsere tízezrekbe kerül.
7. Ne spórolj a csavarokon
Sokan gondolják, hogy a kevesebb csavar gyorsabb munkát és olcsóbb kivitelezést jelent. Ez igaz is, de az első komolyabb szélben felszakadhat a lemez, és kevés nagyobb bosszúság van annál, mint amikor az egész tetőt újra kell csinálni. Volt ügyfelünk, aki egy doboz csavart szeretett volna megspórolni meg egy 80 m²-es tetőn. A következő nyári viharban három lemez elszállt, a kár a beázással együtt pedig százezres nagyságrend volt - amit párezer forinttal és egy plusz óra munkával elkerülhetett volna.
Mikor keress meg mérnököt?
A fenti táblázataink és kalkulátoraink tájékoztató jellegűek. A legtöbb garázshoz, fészerhez, kisebb lakótetőhöz jók lehetnek iránymutatásnak. De vannak esetek, amikor mindenképpen kell egy profi statikus véleménye is:
Ha a szelemenek között 6 méternél nagyobb a fesztáv. Ha hegyvidéken építesz (III. hózóna). Ha nyílt, kitett terepen áll az épület, szélvédelem nélkül. Ha a tető 10 foknál laposabb. Ha napelemeket is raksz a tetőre. Ha ipari épületről van szó.
Ilyen esetekben már csak azért is érdemes egy statikus véleményét kérni, hogy ellenőrizze, nem számoltunk-e el valamit. A jó tervezés mindig a legegyszerűbb és leghatékonyabb módja a spórolásnak.
Speciális esetek
Ha napelemeket is raksz a tetőre
A napelem panelenként 15-25 kilót nyom négyzetméterenként. Ezt a szelemen távolságnál figyelembe kell venni - a táblázatbeli értékekből le kell venni 20-25%-ot, vagy vastagabb lemezt kell használni. Ráadásul a napelem konzoljai a szelemenekre rögzülhetnek, tehát a szelemenek helyét a konzolokhoz kell igazítani. Ezt nem lehet utólag megoldani - előre meg kell tervezni.
Ha merev szigetelés kerül a lemez alá
PIR hab tábla vagy hasonló merev szigetelés kis mértékben növeli a rendszer merevségét, de ez nem helyettesíti a szelemeneket. Amire viszont figyelni kell: a csavarnak a szigetelésen keresztül is el kell érnie a szelement. Tehát vastagabb szigeteléshez hosszabb csavar kell.
Hajlított (ívelt) trapézlemez
Ha a lemez ívet kap, az extra feszültséget jelent. Az ív függvényében egyenes felületre vonatkozó szelemen távolságnak a 70-80%-a alkalmazható. Tehát ha egyenesen 50 cm lenne a maximum, ívben legfeljebb 40 cm.
Ahol két lemez egymásra kerül
A lemezek hosszirányú toldásánál az átfedés mindig szelemen felett kell legyen. Minimum 15 cm, de 20 cm az ajánlott. Fontos, hogy ne felejtsd ki a tömítőszalagot, mert anélkül az átfedés nem lesz vízzáró. És ami fontos: ha az átfedés két szelemen közé esik, ott garantáltan behajlik a lemez, mert dupla vastagsággal dupla súly nehezedik rá alátámasztás nélkül.
Nem biztos a méretekben? Kérjen árajánlatot!
Ingyenes, kötelezettségmentes - semmilyen adatot nem kell megadnia
Összefoglalás - mit jegyezz meg ebből az egészből
Ha egyetlen dolgot jegyeznél meg ebből a cikkből, legyen ez: T18, 0.5mm, 40-60 cm szelemen távolság. Ez a kombináció a legtöbb magyar lakótetőhöz a legjobb, amit adni tudunk. Ettől csak akkor térj el, ha van rá jó okod - és ha van, a táblázatban fentebb megtalálod, merre.
A szelemen távolságokkal megvagy?
Akkor a következő lépés a szerelés. Arról is írtunk egy részletes útmutatót, lépésről lépésre: Trapézlemez szerelési útmutató
Ha bármilyen kérdésed van, szívesen segítünk. Azt kívánjuk, hogy a tetőd sokáig öröm legyen ránézni - és ha jó minőségű lemezt keresel kedvező áron, ajánljuk magunkat!
Gyakran ismételt kérdések
Mennyi szelemen kell egy 6 méteres tetőre?
Attól függ, milyen lemezt raksz fel. T12 0.4mm-hez 10 darab kell egy sorban, T18 0.5mm-hez 6 darab. Ez 4 szelemen különbség soronként - ami anyagban, munkában és időben is meglátszik. A sorok számát a tető hossza adja meg.
Mi történik, ha nagyobb a szelemen távolság, mint kellene?
Először nem veszel észre semmit. Aztán eső után a lemez közepén ott marad egy kis víz. Pár hónap múlva már állandó vízzsák lesz belőle. Ez felgyorsítja a rozsdásodást, és 3-5 éven belül beázik a tető. Láttunk ilyet tucatszor - mindig ugyanúgy végződik.
Fa vagy acél szelemen a jobb?
Lakóházhoz, garázshoz, fészerhez a fa teljesen jó - feltéve, hogy impregnált és rendesen szárított. Csarnoknál, ipari épületnél, nagy fesztávnál viszont acél Z/C profilt ajánlunk, mert az nem vetemedik és pontosabb. A fa olcsóbb és könnyebb megmunkálni. Az acél tartósabb és megbízhatóbb. Egyik sem rosszabb, csak más helyre valók.
A T18 profil mindig jobb, mint a T12?
Tetőre igen, szinte kivétel nélkül. A T12 gyengébb, több szelement kell alá, és ha összeszámolod a teljes költséget, általában drágábban jössz ki vele. A T12-nek ott van helye, ahol nincs érdemi terhelés: homlokzat burkolat, fészer oldalfal, kerítés.
Mennyit bír egy T18 0.5mm lemez?
Normál körülmények között - mondjuk Dunántúl, 20-25 fokos tetőhajlás - 40-60 cm szelemen távolsággal bőven elbírja ami rá jön. Ez nagyjából 150-180 kilót jelent négyzetméterenként, ha a havat, a szelet és a saját súlyát összeadjuk. Az átlagos magyar lakótetőhöz ez elég.
Hogyan számolom ki a szükséges szelemenek számát?
Egyszerű: a tető szélességét elosztod a szelemen távolsággal, és hozzáadsz egyet. Példa: 6 méteres tető, T18 0.5mm lemezzel, 50 cm-es szelemen távolsággal: 6 osztva 0,5-del plusz 1, az 7 darab szelemen egy sorban.
Számít a tetőhajlás a szelemen távolságnál?
Közvetlenül nem, de közvetve igen. Meredekebb tetőről könnyebben lecsúszik a hó, tehát kisebb a terhelés. De a mi táblázatunk 15-30 fokos hajlásra van kiszámolva, ami a legtöbb magyar tetőt lefedi. Nagyon lapos tetőnél viszont csökkenteni kell a távolságot.
Használhatok vegyes szelemen távolságot egy tetőn?
Igen, sőt néha kifejezetten érdemes. A tető szélein - eresznél, oromfalnál - kisebb távolság kell, mert ott nagyobb a szélterhelés. A középső részen mehet a normál távolság. Ez nem gányolás, hanem tudatos tervezés.
Mennyire terhelik meg a szelemeneket az átfedések?
Ahol két lemez egymásra kerül, ott dupla vastagság van, ami többletterhelést jelent. Ezért az átfedés mindig szelemen fölé kell essen. Ha két szelemen közé esik, ott biztosan behajlik a lemez. Ezt nem lehet megúszni.
Mi a teendő, ha utólag kiderül, hogy kevés a szelemen?
Le kell szedni a lemezt - részben vagy egészben -, be kell építeni az új szelemeneket, aztán visszarakni mindent. Bonyolult, lassú és drága. Volt ügyfelünk, akinél az utólagos pótlás többe került, mint amennyit eredetileg az egész tartószerkezettel megspórolt volna. Ezt a hibát olcsóbb megelőzni.
